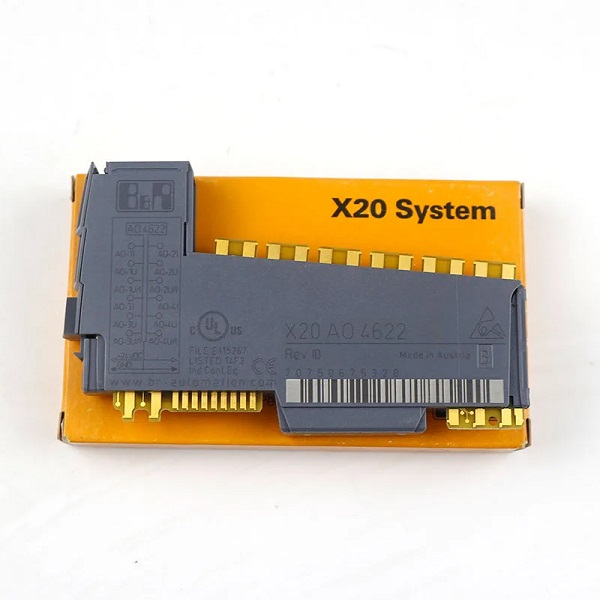

Module B&R X20AO4622

B&R X20AO4622 là một mô-đun đầu ra tương tự gồm 4 kênh, hỗ trợ ngõ ra ±10 V và 0–20 mA / 4–20 mA, phù hợp cho các ứng dụng điều khiển công nghiệp có độ chính xác cao. Thiết bị cung cấp độ phân giải 12-bit, thời gian chuyển đổi 300 µs và có chức năng bảo vệ ngắn mạch. Mỗi kênh được cách ly điện với bus, nhưng không cách ly với các kênh khác. Mô-đun đạt chứng nhận sử dụng trong môi trường nguy hiểm (ATEX Khu vực 2, UL Lớp I, Nhóm Div 2), đi kèm đèn LED hiển thị trạng thái, tiêu thụ điện năng thấp và khả năng hoạt động bền bỉ trong điều kiện môi trường khắc nghiệt (lên đến 60°C, rung động 4 g).

Mô tả ngắn

Mô-đun I/O
4 đầu ra tương tự ±10 V hoặc 0 đến 20 mA / 4 đến 20 mA

---

Thông tin chung

• Mã ID của B&R: 0x1BA3

• Đèn báo trạng thái:

  • Chức năng I/O cho từng kênh

  • Trạng thái hoạt động

  • Trạng thái mô-đun

---

Chẩn đoán

• Chạy/Lỗi của mô-đun: Có, sử dụng đèn LED trạng thái và phần mềm

• Loại kênh: Có, thông qua phần mềm

---

Tiêu thụ điện năng

• Qua bus: 0.01 W

• I/O nội bộ:

  • 1.8 W (với phiên bản ≥ J0)

  • 2.2 W (với phiên bản < J0)

• Công suất tiêu tán bổ sung do tải điện trở: Không áp dụng

---

Chứng nhận

• CE: Có

• UKCA: Có

• ATEX:

  • Khu vực 2, II 3G Ex nA nC IIA T5 Gc

  • IP20, Ta (tham khảo hướng dẫn sử dụng dòng X20)

  • FTZÚ 09 ATEX 0083X

• UL:

  • cULus E115267 – Thiết bị điều khiển công nghiệp

• HazLoc:

  • cCSAus 244665 – Thiết bị điều khiển quy trình dùng cho khu vực nguy hiểm

  • Class I, Division 2, Nhóm ABCD, T5

• DNV:

  • Nhiệt độ: B (0 đến 55°C)

  • Độ ẩm: B (lên đến 100%)

  • Rung: B (4 g)

  • EMC: B (cầu tàu và boong mở)

• CCS: Có

• LR (Lloyd’s Register): ENV1

• KR (Korean Register): Có

• ABS (American Bureau of Shipping): Có

• BV (Bureau Veritas): EC33B

  • Nhiệt độ: 5 – 55°C

  • Rung: 4 g

  • EMC: Cầu tàu và boong mở

• KC (Korea Certification): Có

---

Đầu ra tương tự (Analog Outputs)

• Loại đầu ra: ±10 V hoặc 0 đến 20 mA / 4 đến 20 mA, thông qua các đầu cực khác nhau

• Dòng đầu ra tối đa:

  • 10 mA (khi điện áp > 5 V)

  • 15 mA (khi điện áp < 5 V)

---

Độ phân giải bộ chuyển đổi số

• Điện áp: ±12-bit

• Dòng điện: 12-bit

---

Thời gian chuyển đổi

• 300 µs cho tất cả các đầu ra

---

Thời gian ổn định sau khi thay đổi đầu ra toàn dải

• 500 µs

---

Hành vi bật/tắt

• Rơ-le nội bộ kích hoạt khi khởi động

---

Sai số tối đa

• Điện áp:

  • Hệ số khuếch đại (Gain): ±0.08%

  • Độ lệch (Offset): ±0.05%

• Dòng điện:

  • Hệ số khuếch đại (Gain): ±0.09%

  • Độ lệch (Offset): ±0.05%

---

Bảo vệ đầu ra

• Chống ngắn mạch

---

Định dạng đầu ra

• Điện áp:

  • INT 0x8001 – 0x7FFF

  • 1 LSB = 0x0008 = 2.441 mV

• Dòng điện:

  • INT 0x0000 – 0x7FFF

  • 1 LSB = 0x0008 = 4.883 µA

---

Tải trên mỗi kênh

• Điện áp:

  • Tối đa ±10 mA, tải ≥1 kΩ

• Dòng điện:

  • Tải tối đa:

    • 600 Ω (với Rev. ≥ J0)

    • 500 Ω (với Rev. < J0)

---

Chống ngắn mạch

• Giới hạn dòng: ±40 mA

---

Bộ lọc đầu ra

• Bộ lọc thông thấp bậc một / tần số cắt 10 kHz

---

Độ trôi hệ số khuếch đại tối đa

• Điện áp: ±0.015%/°C

• Dòng điện: ±0.02%/°C

---

Độ trôi độ lệch tối đa

• Điện áp: ±0.032%/°C

• Dòng điện: ±0.032%/°C

---

Sai số do thay đổi tải

• Điện áp: Tối đa 0.11%, từ tải 10 MΩ → 1 kΩ (tải điện trở)

• Dòng điện: Tối đa 0.5%, từ tải 1 Ω → 600 Ω (tải điện trở)

---

Độ phi tuyến

• <0.007%

---

Điện áp cách ly giữa kênh và bus

• 500 V hiệu dụng (Veff)

---

Tính chất điện

• Cách ly điện:

  • Kênh được cách ly với bus

  • Các kênh không cách ly với nhau

---

Điều kiện hoạt động

• Hướng lắp đặt:

  • Ngang: Có

  • Dọc: Có

• Độ cao lắp đặt so với mực nước biển:

  • 0 đến 2000 m: Không giới hạn

  • 2000 m: Giảm nhiệt độ môi trường cho phép 0.5°C mỗi 100 m

• Mức độ bảo vệ theo EN 60529: IP20

---

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • Lắp ngang:

    • Rev. ≥ J0: -25 đến 60°C

    • Rev. < J0: 0 đến 55°C

  • Lắp dọc:

    • Rev. ≥ J0: -25 đến 50°C

    • Rev. < J0: 0 đến 50°C

  • Giảm định mức: Tham khảo mục “Derating”

• Nhiệt độ lưu trữ: -40 đến 85°C

• Nhiệt độ vận chuyển: -40 đến 85°C

• Độ ẩm tương đối:

  • Hoạt động: 5 đến 95%, không ngưng tụ

  • Lưu trữ: 5 đến 95%, không ngưng tụ

  • Vận chuyển: 5 đến 95%, không ngưng tụ

---

Tính chất cơ học

• Lưu ý:

  • Cần đặt 1x khối đầu nối X20TB12 riêng

  • Cần đặt 1x mô-đun bus X20BM11 riêng

• Khoảng cách chân kết nối: 12.5 mm ±0.2 mm
