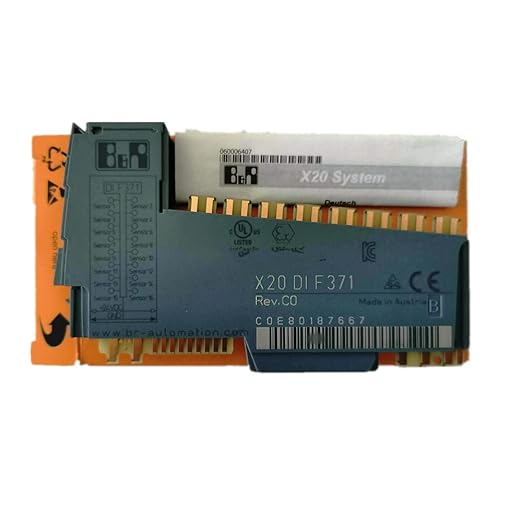

Module B&R X20DIF371

Mô tả:

• 16 đầu vào số (digital inputs)

• Kết nối kiểu sink

• Kết nối 1 dây (1-wire)

• Bộ lọc đầu vào bằng phần mềm có thể cấu hình cho toàn bộ mô-đun



Thông tin chung

• Mã ID của B&R: 0xC0E8

• Đèn báo trạng thái:

  • Chức năng I/O cho từng kênh

  • Trạng thái hoạt động

  • Trạng thái mô-đun

---

Chẩn đoán

• Trạng thái chạy/lỗi của mô-đun: Có, sử dụng đèn LED trạng thái và phần mềm

---

Tiêu thụ điện năng

• Từ bus: 0.18 W

• I/O nội bộ: 1.47 W

• Công suất tiêu tán bổ sung do cơ cấu chấp hành (tải điện trở): Không áp dụng

---

Chứng nhận

• CE: Có

• UKCA: Có

• ATEX:

  • Zone 2, II 3G Ex nA nC IIA T5 Gc

  • IP20, Ta (xem hướng dẫn sử dụng dòng X20)

  • FTZÚ 09 ATEX 0083X

• UL:

  • cULus E115267 – Thiết bị điều khiển công nghiệp

• HazLoc:

  • cCSAus 244665 – Thiết bị điều khiển quy trình dùng cho khu vực nguy hiểm

  • Class I, Division 2, Nhóm ABCD, T5

• DNV:

  • Nhiệt độ: B (0 đến 55°C)

  • Độ ẩm: B (tối đa 100%)

  • Rung: B (4 g)

  • EMC: B (cầu tàu và boong mở)

• CCS: Có

• LR (Lloyd’s Register): ENV1

• KR (Korean Register): Có

• ABS (American Bureau of Shipping): Có

• BV (Bureau Veritas): EC33B

  • Nhiệt độ: 5 – 55°C

  • Rung: 4 g

  • EMC: Cầu tàu và boong mở

• KC: Có

---

Đầu vào số (Digital Inputs)

• Điện áp định danh: 24 VDC

• Đặc tính đầu vào theo EN 61131-2: Loại 1 (Type 1)

• Điện áp đầu vào: 24 VDC ±15% / +20%

• Dòng điện đầu vào tại 24 VDC: Điển hình 2.68 mA

• Mạch đầu vào: Kiểu sink

• Bộ lọc đầu vào:

  • Phần cứng: ≤100 µs

  • Phần mềm: Mặc định 1 ms, có thể cấu hình từ 0 đến 25 ms với bước 0.2 ms

• Loại kết nối: Kết nối 1 dây (1-wire connections)

• Điện trở đầu vào: Điển hình 8.9 kΩ

• Khả năng hoạt động đồng thời:

  • Với nguồn I/O 24 V: 100% (cả 16 kênh)

  • Với nguồn I/O 28.8 V: 75% (12 kênh)

• Ngưỡng chuyển mạch:

  • Thấp: <5 VDC

  • Cao: >15 VDC

---

Điện áp cách ly giữa kênh và bus

• 500 V hiệu dụng (Veff)

---

Tính chất điện

• Cách ly điện:

  • Kênh được cách ly với bus

  • Các kênh không được cách ly với nhau

---

Điều kiện hoạt động

• Hướng lắp đặt:

  • Ngang: Có

  • Dọc: Có

• Độ cao lắp đặt so với mực nước biển:

  • 0 đến 2000 m: Không giới hạn

  • 2000 m: Giảm nhiệt độ môi trường cho phép 0.5°C mỗi 100 m

• Mức độ bảo vệ theo EN 60529: IP20

---

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • Lắp ngang: -25 đến 60°C

  • Lắp dọc: -25 đến 50°C

  • Giảm định mức (Derating): Xem mục “Derating”

• Nhiệt độ lưu trữ: -40 đến 85°C

• Nhiệt độ vận chuyển: -40 đến 85°C

• Độ ẩm tương đối:

  • Vận hành: 5 đến 95%, không ngưng tụ

  • Lưu trữ: 5 đến 95%, không ngưng tụ

  • Vận chuyển: 5 đến 95%, không ngưng tụ

---

Tính chất cơ học

• Lưu ý:

  • Cần đặt riêng 1x khối đầu nối X20TB1F

  • Cần đặt riêng 1x mô-đun bus X20BM11

• Khoảng cách chân kết nối: 12.5 mm ±0.2 mm
