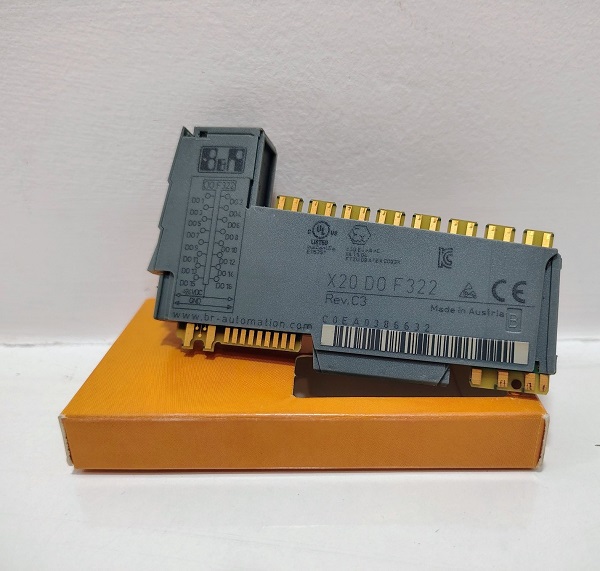

Module B&R X20DOF322

Mô tả ngắn

Mô-đun I/O
16 đầu ra số 24 VDC cho kết nối 1 dây (1-wire connections)

---

Thông tin chung

• Mã ID của B&R: 0xC0EA

• Đèn báo trạng thái:

  • Chức năng I/O cho từng kênh

  • Trạng thái hoạt động

  • Trạng thái mô-đun

---

Chẩn đoán

• Trạng thái chạy/lỗi mô-đun: Có, thông qua đèn LED trạng thái và phần mềm

• Đầu ra: Có, thông qua đèn LED và phần mềm (hiển thị trạng thái lỗi đầu ra)

---

Tiêu thụ điện năng

• Từ bus: 0.28 W

• Nội bộ I/O: 0.95 W

• Công suất tiêu tán bổ sung do tải điện trở: +0.56 W

---

Chứng nhận

• CE: Có

• UKCA: Có

• ATEX:

  • Zone 2, II 3G Ex nA nC IIA T5 Gc

  • IP20, Ta (xem hướng dẫn sử dụng dòng X20)

  • FTZÚ 09 ATEX 0083X

• UL:

  • cULus E115267 – Thiết bị điều khiển công nghiệp

• HazLoc:

  • cCSAus 244665 – Thiết bị điều khiển quy trình cho môi trường nguy hiểm

  • Class I, Division 2, Nhóm ABCD, T5

• DNV:

  • Nhiệt độ: B (0 đến 55°C)

  • Độ ẩm: B (tối đa 100%)

  • Rung: B (4 g)

  • EMC: B (cầu tàu và boong mở)

• CCS: Có

• LR (Lloyd’s Register): ENV1

• KR (Korean Register): Có

• ABS (American Bureau of Shipping): Có

• BV (Bureau Veritas): EC33B

  • Nhiệt độ: 5 – 55°C

  • Rung: 4 g

  • EMC: Cầu tàu và boong mở

• KC (Korea Certification): Có

---

Đầu ra số (Digital Outputs)

• Loại đầu ra: FET dòng ra (current-sourcing FET)

• Điện áp định danh: 24 VDC

• Điện áp chuyển mạch: 24 VDC -15% / +20%

• Dòng đầu ra định danh: 0.5 A mỗi kênh

• Tổng dòng định danh: 8 A

• Kiểu kết nối: Kết nối 1 dây (1-wire)

• Mạch đầu ra: Kiểu source

• Bảo vệ đầu ra:

  • Tự ngắt nhiệt khi quá dòng hoặc ngắn mạch (xem “Dòng đỉnh ngắn mạch”)

  • Có diode hồi dòng bên trong khi đóng cắt tải cảm ứng (xem phần “Đóng cắt tải cảm ứng”)

• Trạng thái chẩn đoán: Giám sát đầu ra với độ trễ 10 ms

• Dòng rò khi tắt đầu ra: 5 µA

• Điện trở RDS(on): 140 mΩ

• Dòng đỉnh ngắn mạch: <3 A

• Thời gian bật lại sau khi ngắt do quá tải hoặc ngắn mạch: Khoảng 10 ms (phụ thuộc vào nhiệt độ mô-đun)

---

Thời gian chuyển mạch

• 0 → 1: <300 µs

• 1 → 0: <300 µs

---

Tần số chuyển mạch tối đa

• Tải điện trở: Tối đa 500 Hz

• Tải cảm ứng: Xem phần “Đóng cắt tải cảm ứng”

• Điện áp hãm khi ngắt tải cảm ứng: Điển hình 45 VDC

---

Điện áp cách ly giữa kênh và bus

• 500 V hiệu dụng (Veff)

---

Tính chất điện

• Cách ly điện:

  • Kênh được cách ly với bus

  • Kênh không được cách ly với nhau và với nguồn I/O

---

Điều kiện hoạt động

• Hướng lắp đặt:

  • Ngang: Có

  • Dọc: Có

• Độ cao lắp đặt so với mực nước biển:

  • 0 đến 2000 m: Không giới hạn

  • 2000 m: Giảm nhiệt độ môi trường cho phép 0.5°C mỗi 100 m

• Mức độ bảo vệ theo EN 60529: IP20

---

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • Lắp ngang: -25 đến 60°C

  • Lắp dọc: -25 đến 50°C

  • Giảm định mức: Tham khảo phần “Derating”

• Nhiệt độ lưu trữ: -40 đến 85°C

• Nhiệt độ vận chuyển: -40 đến 85°C

• Độ ẩm tương đối:

  • Hoạt động: 5 đến 95%, không ngưng tụ

  • Lưu trữ: 5 đến 95%, không ngưng tụ

  • Vận chuyển: 5 đến 95%, không ngưng tụ

---

Tính chất cơ học

• Lưu ý:

  • Cần đặt riêng 1x khối đầu nối X20TB1F

  • Cần đặt riêng 1x mô-đun bus X20BM11

• Khoảng cách chân kết nối: 12.5 mm ±0.2 mm
